产品详情
1、型号列表
|
|
220V |
380V |
|
10A |
SSR—220D10XP |
SSR—380D10XP |
|
25A |
SSR—220D25XP |
SSR—380D25XP |
|
50A |
SSR—220D50XP |
SSR—380D50XP |
2、产品外形

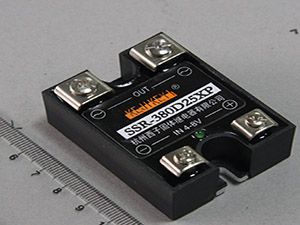

| 实物图： |
|
尺寸图： |  |
3、接线示意图
4、性能参数表
|
输入控制电压 |
4～8V |
|
浪涌电流（电网一周） |
700% |
|
静态电压上升率dVs/dt |
100V/μs |
|
换向电压上升率dVc/dt |
10V/μs |
|
漏电流 |
小于12mA |
|
输出通态压降 |
<3V |
|
绝缘电阻（输入、输出及外壳间） |
≥1000MΩ |
|
绝缘电压（输入、输出及外壳间） |
≥2000VAC |
|
使用温度范围 |
-30℃～+75℃ |
|
SSR关断最大延时 |
10 ms |
|
电网频率 |
50HZ（60HZ） |
5、散热器选配
