1、型号列表

2、产品外形

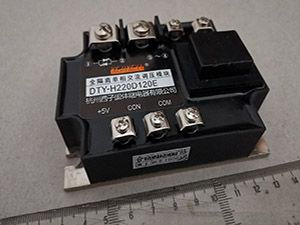

实物图：

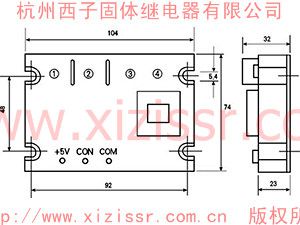

尺寸图：

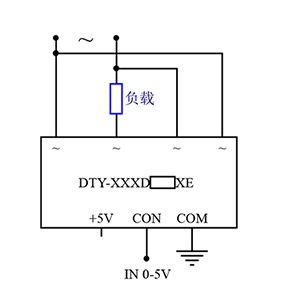

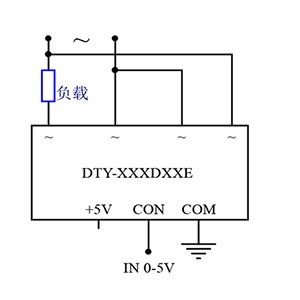

3、接线示意图

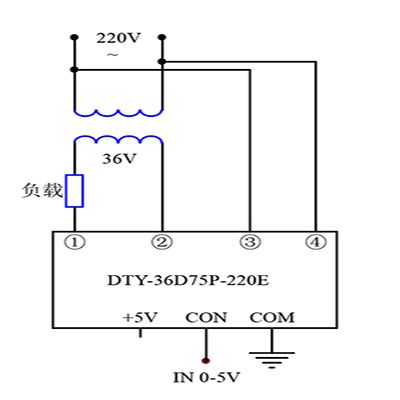

4、 特殊定制：如通过①②加在负载上的电压与③④的电压不一致时，请用户声明两者的电压大小，我公司可以为用户定制，但两者相位必须相同，并且③④须为220VAC或380VAC、50HZ的电压等级。①②间、③④间均无极性。例如：某一负载额定电压为36VAC（为220V电网经变压器降压），选75A的单相调压模块，则可向我公司定做型号为DTY-36D75P-220E的模块，其中①②脚与负载串联接到36V电网，③④脚接到220V电网，如图：

5、性能参数表

6、有关技术指标及应注意的问题：

6.1、通过①②加在负载上的电压相位和③④端的电压相位必须一致， 否则失控。电网频率须为50HZ。

6.2、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，交流负载上的电压从0伏到最大值可调 （对阻性负载而言）。其中CON在0-0 .8V左右时为全关闭区域，可靠关断模块的输出；CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角α从180°到0°线性减小，交流负载上的电压从0伏增大到最大值；CON在4.6V-5V左右时为全开通区域，交流负载上的电压为最大值。

6.3、CON对COM的输入阻抗分E、F和H型均为大于等于30K欧；G型为250欧。 +5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间，注：4-20mA 的G型不能用电位器手动调节，此时+5V端也没有用处。

6.4、单相交流异步电动机的调速原则上应采用变频器，只有风机类、水泵类单相电机在要求不高的场合可采用单相调压模块。

6.5、三只单相调压模块不能使用在三相电网上对三相负载调压（三相调压请见第九、第八部分）。

6.6、弱电部分、强电部分、模块底板相互间绝缘电压均大于1200VAC。

6.7、整个模块的发热量按负载实际电流安培数乘1.5瓦/安培计算，散热器可选用  E -40、F-70、F-100及G系列。

6.8、有关电流等级的选取及保护等有关使用注意事项请参考单相交流固体继电器。

6.9、负载需要线性调压、稳压，请见说明书（十一）电压负反馈模块。

7、散热器选配

单相交流调压模块可以选配下列散热器：

E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330
