产品详情
1、产品外形

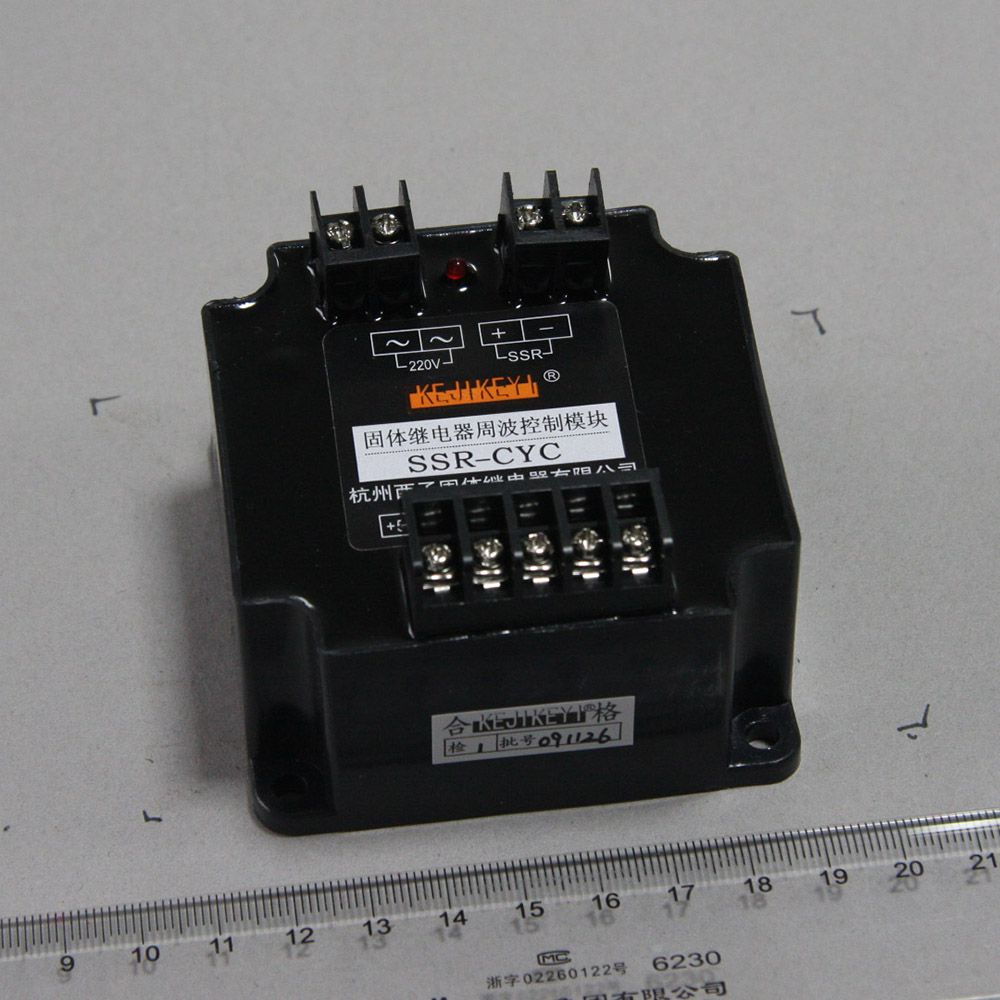

| 实物图： |  |

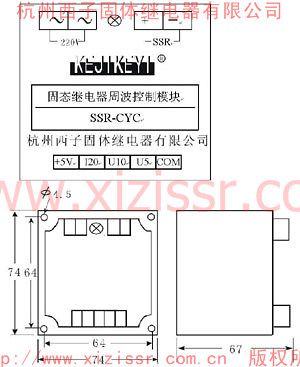

尺寸图： |  |

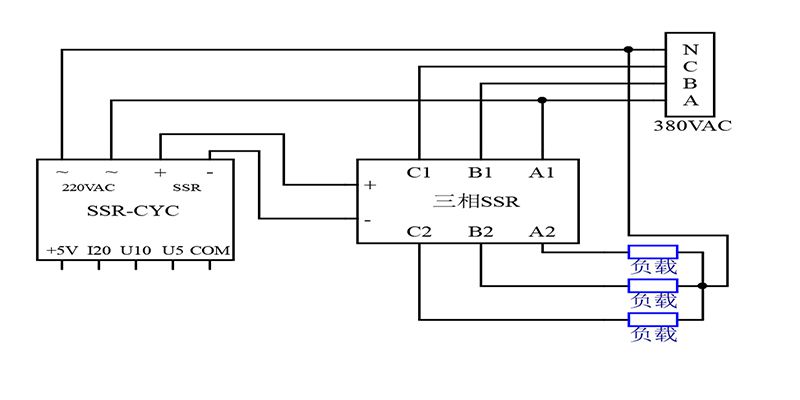

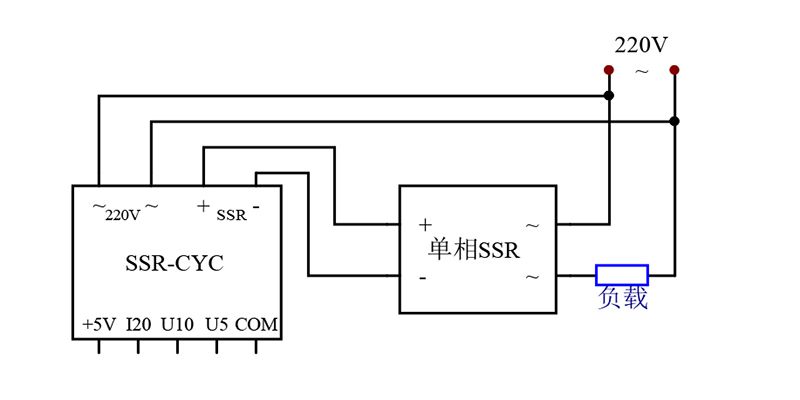

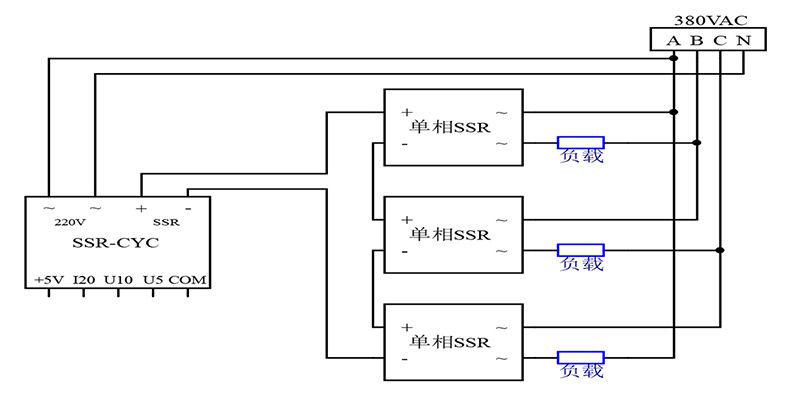

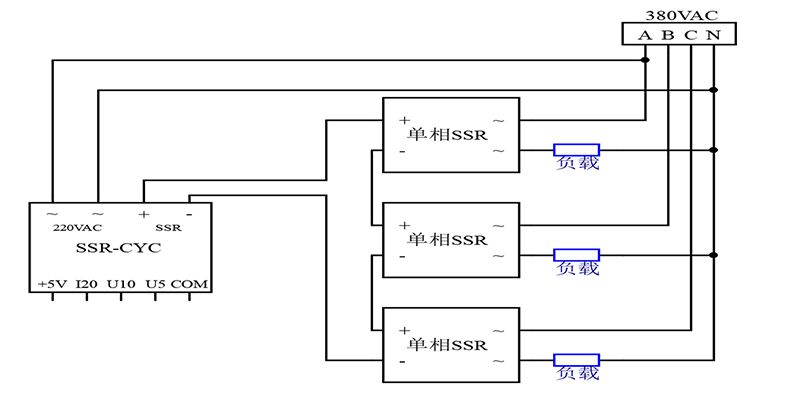

2、接线示意图
3、性能参数表
|
|
U5(0-5V) |
U10(0-10V) |
I20(4-20mA) |
|
输入阻抗 |
10KΩ |
20KΩ |
300Ω |
|
调节死区（0负荷） |
≤0.5V |
≤1V |
≤1mA |
|
调节死区（满负荷） |
≤0.5V |
≤1V |
≤1mA |
|
功耗 |
≤5W |
||
|
手动电位器 |
2KΩ - 10KΩ |
||
|
控制输出最大电流 |
40mA |
||
5、注意事项
5.1.周波调功控制适用于电加热等纯阻性负载，不适用于电机或变压器等感性负载的应用场合。电网频率50Hz或60Hz均可，纯阻性负载分单相、三相三角形或三相星形中心接零线，无相序要求。（不推荐使用三相星形中心不接零线的接法）
5.2．交流220V的两端接220V的火线和零线（不分极性），为保证正常工作，其相位推荐选取与负载回路一致。
5.3．交流220V以外的其它接线端子均为弱电接线端，务必注意不能接入220V等强电，否则将直接导致模块的损毁。
5.4．COM为弱电公共"地"；+5V为模块内部产生，仅供电位器手动控制时使用（其他应用场合时+5V端悬空即可），电位器阻值范围为2K－10K欧姆。
5.5．本模块不需要安装散热器。
