1、型号列表

2、产品外形

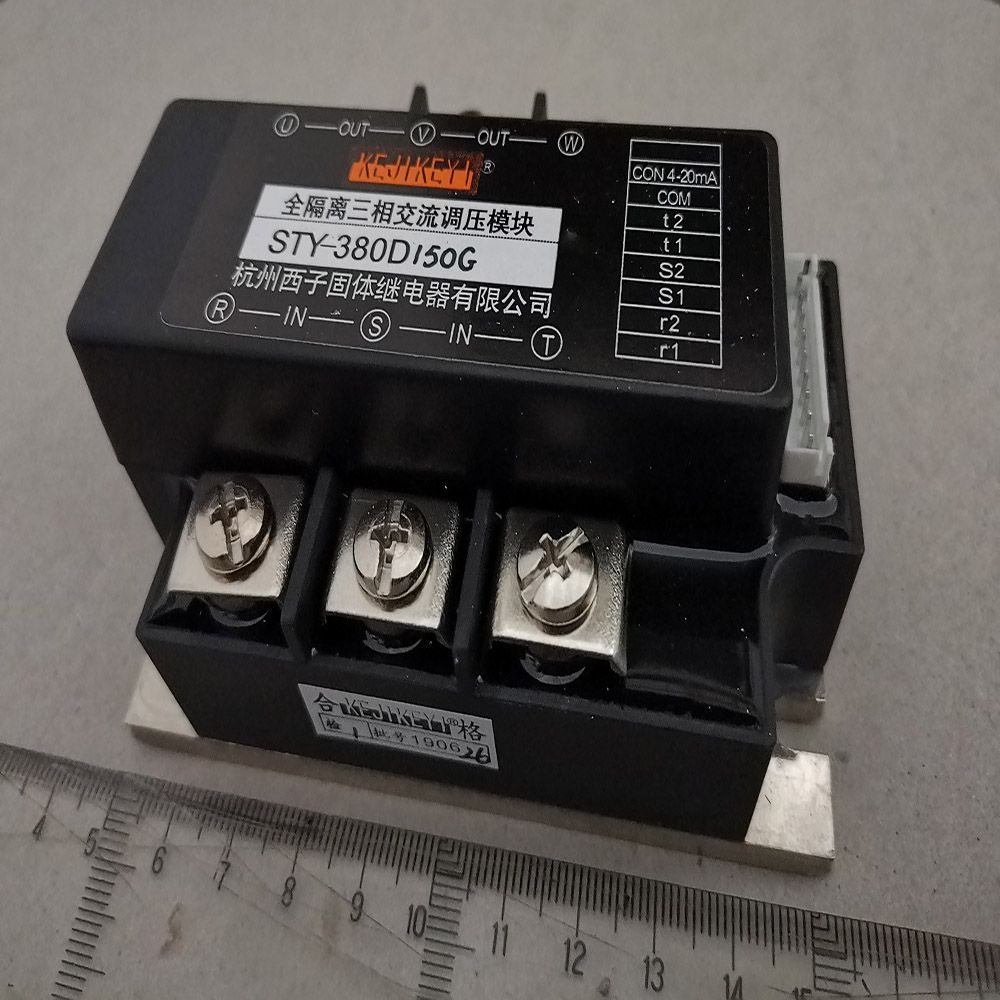

实物图：

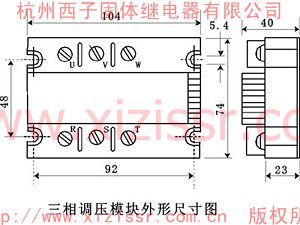

尺寸图：

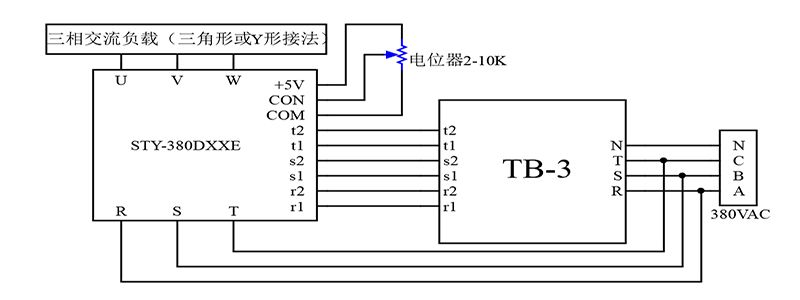

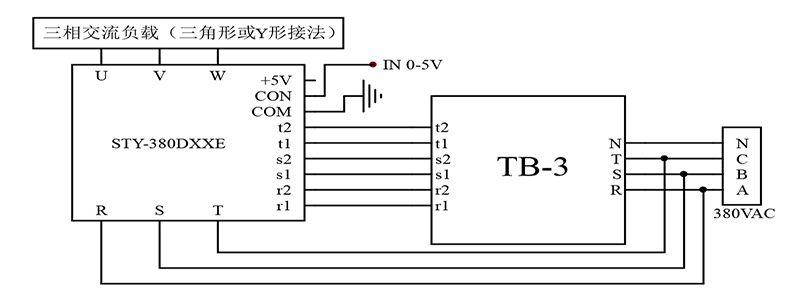

3、接线示意图

4、性能参数表

5、有关技术指标及应注意的问题：

    5.1、三相调压模块和三相同步变压器模块TB-3组成的电路可应用于380V（300V-400V）、50Hz的电网上。

    5.2、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，交流负载上的电压从0伏到最大值可调 （对阻性负载而言）。其中CON在0-0 .8V左右时为全关闭区域，可靠关断模块的输出；CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角α从180°到0°线性减小，交流负载上的电压从0伏增大到最大值；CON在4.6V-5V左右时为全开通区域，交流负载上的电压为最大值（接近电网电压）。

    5.3、CON对COM的输入阻抗分E、F和H型均为大于等于30K欧；G型为250欧。 +5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间，注：4-20mA 的G型不能用电位器手动调节，此时+5V端也没有用处。

    5.4、强电部分、弱电部分、模块底板相互间绝缘电压均大于1200VAC。

    5.5、整个模块的发热量为三相实际负载电流安培数之和乘1.5瓦／安培计算，散热器可选用E-40 、F-70、F-100及G系列。

    5.6、三相负载的三相功率应均衡。负载为Y形接法时，Y的中心点接与不接中心线均可，但接中心线时高次谐波对电网干扰要比不接中心线时大。

    5.7、三相交流异步电机的调速应采用变频器，只有风机类、水泵类电机在要求不高的场合可采用三相调压模块。三相电机软起动应采用电压、电流闭环控制。

    5.8、三相同步变压器模块TB-3上的N须可靠接零线。TB-3与三相调压模块配套出售。

    5.9、三相交流调压建议优先采用第（九）部分介绍的SSR-3JK和三只随机型固体继电器所组成的调压系统。

    5.10、有关电流等级的选取及保护等有关使用注意事项请参考单相交流固体继电器。

    5.11、负载需要线性调压、稳压，请见说明书（十一）电压负反馈模块。

6、散热器选配

三相交流调压模块可以选配如下散热器：

E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330
