随机型固态继电器移相触发器模块

Product Description产品概述

移相触发器模块是我公司前身杭州西子固态继电器厂于1992年首创，是为方便地调节单相交流电压而研制的。这个系列有共同的部分：在同步电压作用下（此同步电压还作为模块的工作电源），经同步相位检测、移相、触发，便可以自动控制或电位器手动控制，产生180°~0°可移相的触发信号，去触发相应的器件以达到移相调压的目的。
随机型单相交流固体继电器具有直流控制端施加控制信号，交流输出端便立即导通的性能，因此当控制信号为与交流电网同步的可移相的脉冲信号时，负载端便可以实现从180°到0°范围内电压的平稳调节。随机型SSR的移相触发器模块(以下简称移相触发器)正是为了方便地应用随机型SSR来调节交流负载电压而专门设计的。

产品详情

1、型号列表

CON0-5V：E型	CON0-10V：F型	CON4-20mA：G型	CON1-5V：H型
SSR-JKZKE	SSR-JKZKF	SSR-JKZKG	SSR-JKZKH
SSR-JKWKE	SSR-JKWKF	SSR-JKWKG	SSR-JKWKH

2、产品外形

实物图：		尺寸图：

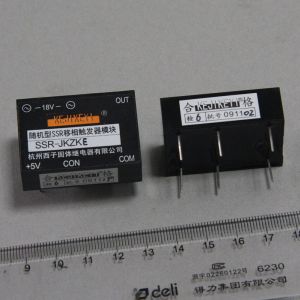

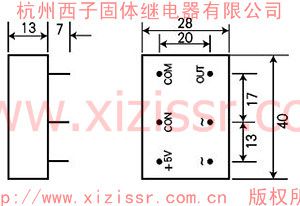

SSR-JKZK

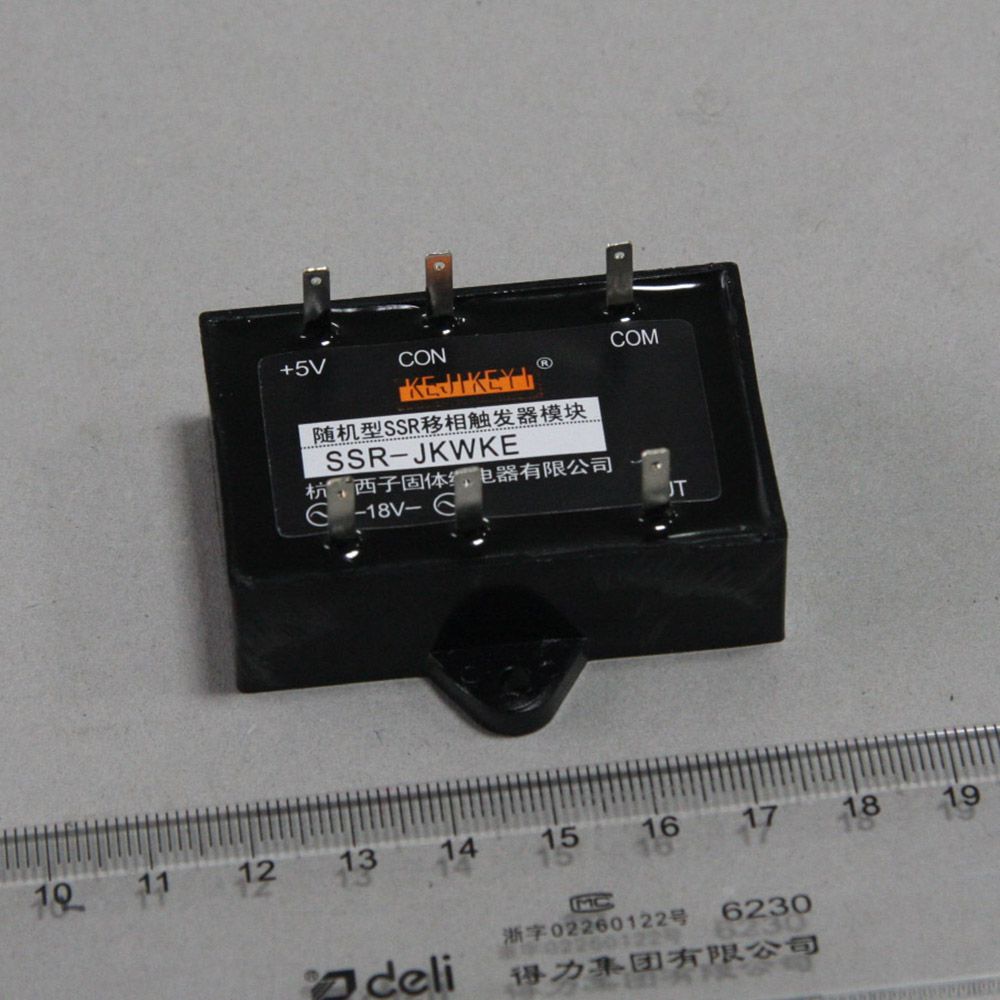

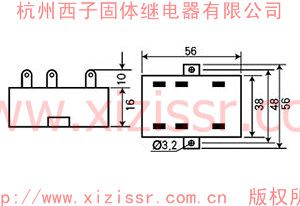

SSR-JKWK

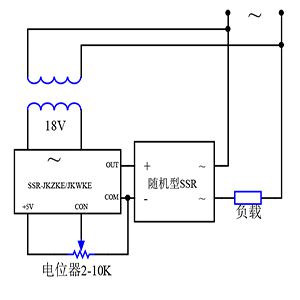

3、接线示意图

4、性能参数表

	E系列	F系列	G系列	H系列
输入范围	0 – 5V	0 - 10V	4 – 20mA	1 – 5V
输入阻抗	>30KΩ	>30KΩ	250Ω	>30KΩ
有效输入范围	0.75 – 4.75V	1.5 – 9.5V	5 – 19 mA	1.25 – 4.75V
移相角范围	180°- 0°	180°- 0°	180°- 0°	180°- 0°

5、有关技术指标及应注意的问题：

5.1 CON脚对COM脚必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，交流负载上的电压从0伏到最大值可调 ( 对阻性负载而言) 。其中CON在0-0 .8V左右时为全关闭区域，可靠关断模块的输出；CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角α从180°到0°线性减小，交流负载上的电压从0伏增大到最大值；CON在4.6V-5V左右时为全开通区域，交流负载上的电压为最大值。 CON对COM的输入阻抗分E、F、H型均为大于等于30K欧；G型为250欧。

5.2 ①②脚外接的同步变压器次级绕组电压值允许在18±5Vac范围内，功率2W即可。

5.3 ⑥脚的+5伏电压信号供电位器控制时提供电源用，不作它用，所选用的电位器值要求在2-10KΩ。注：4-20mA的G型不能用电位器手动调节，此时+5V端也没有任何用处。

5.4 ③脚的脉冲电平在10伏左右，最大输出电流12mA，移相触发器和本公司生产的随机型固体继电器可直接匹配。

5.5 移相触发器使用的交流电网频率须为50HZ。

5.6 移相触发器本身发热很小，不需另外散热。

5.7 交流负载要求线性调压、稳压，请见说明书（十一）电压负反馈模块。
