5、有关技术指标及应注意的问题：

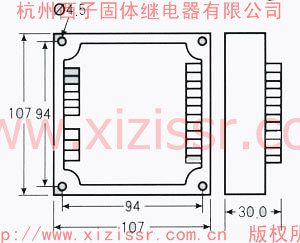

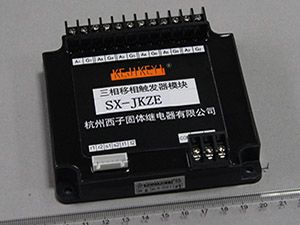

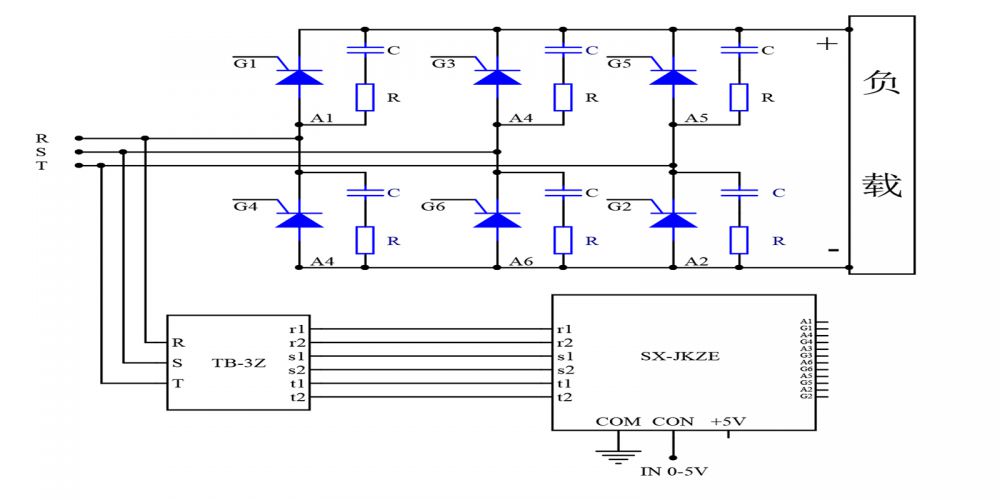

    5.1、三相交流调压电路无相序要求，但三相整流电路中三相进线(R、S、T)有相序要求，且进线和可控硅(如R对应KP1的阳极和KP4的阴极)、同步变压器模块及三相触发器之间必须严格一一对应，否则系统不能正常工作。

    5.2、三相触发器的触发端(如A1、G1，……，A6、G6)为强触发方式，可以触发1000A以内的任何单向可控硅。这里所谓的强触发方式的连线为A1、G1对应KPl的阳极和门极，而不是通常的阴极和门极。

    5.3、四个应用电路中的电网线电压为380VAC、50Hz,允许在300－400VAC范围内使用。如用户使用在低电压上（带主隔离降压变压器），则需向我公司定制。

    5. 4、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，负载上的电压从0伏到最大值可调 （对阻性负载而言）。其中CON  在0- 0 .8V左右时为全关闭区域，可靠关断可控硅的输出；CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角α从180°到0°线性减小，负载上的电压从0伏增大到最大值；CON在4.6V-5V左右时为全开通区域，负载上的电压为最大值。

    5.5、CON对COM的输入阻抗分E、F和H型均为大于等于30K欧；G型为250欧。 +5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间，注：4-20mA 的G型不能用电位器手动调节，此时+5V端也没有用处。

    5.6、三相交流调压电路中三相功率应均衡。负载为Y形接法时，Y的中心点可接、可不接中心线，但接中心线时高次谐波对电网干扰要比不接时大。同步变压器模块TB-3A上的N必须接零线。

    5.7、三相整流电路中当输出端并联大电解电容滤波时，由于电容两端电压不能突变，这种高电压、大容性场合很容易造成可控硅过流而损坏，因此模块上电前须保证控制端CON电压在0V，上电后，CON须从0V逐渐增大，以保证电容冲击电流最小。

    5.8、三相交流异步电机的调速应采用变频器，只有风机类、水泵类电机在要求不高的场合可采用三相调压。三相电机软起动应采用电压、电流闭环控制。

    5.9、三相触发器模块的弱电部分性能稳定可靠，六路（或三路）触发的一致性也很好，但由于为强电触发方式，故当主电路中的任一可控硅因故障（门极损坏）而不能被触发时，这种情况很容易损坏三相触发器模块上相应的触发端。这是此模块的主要不足（详见四.D部分的“特别注意”）。

    5.10、主电路中可控硅的阳极和阴极间必须加一阻容吸收回路保护，其中电阻一般选15-30Ω、3W以上，电容选0.1-0.47μf、400VAC以上。

    5.11、SX-JKA、SX-JKT、SX-JKZ、SX-JKB、TB-3A和TB-3Z本身发热很小，不需要安装在散热器上。

    5.12、三相触发器模块和同步变压器模块配套出售。

    5.13、负载需要线性调压、稳压，请见说明书（十一）电压负反馈模块。
