产品详情
1、型号列表
----------- |
Ug 0-5V:E型 |
Ug 0-10V:F型 |
Ug 4-20mA:G型 |
Ug 1-5V:H型 |
直流电压120-500V |
MK-ZF/120-500E |
MK-ZF/120-500F |
MK-ZF/120-500G |
MK-ZF/120-500H |
直流电压35-130V |
MK-ZF/35-130E |
MK-ZF/35-130F |
MK-ZF/35-130G |
MK-ZF/35-130H |
直流电压10-40V |
MK-ZF/10-40E |
MK-ZF/10-40F |
MK-ZF/10-40G |
MK-ZF/10-40H |
2、产品外形

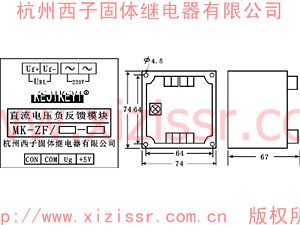

实物图: | 尺寸图: |

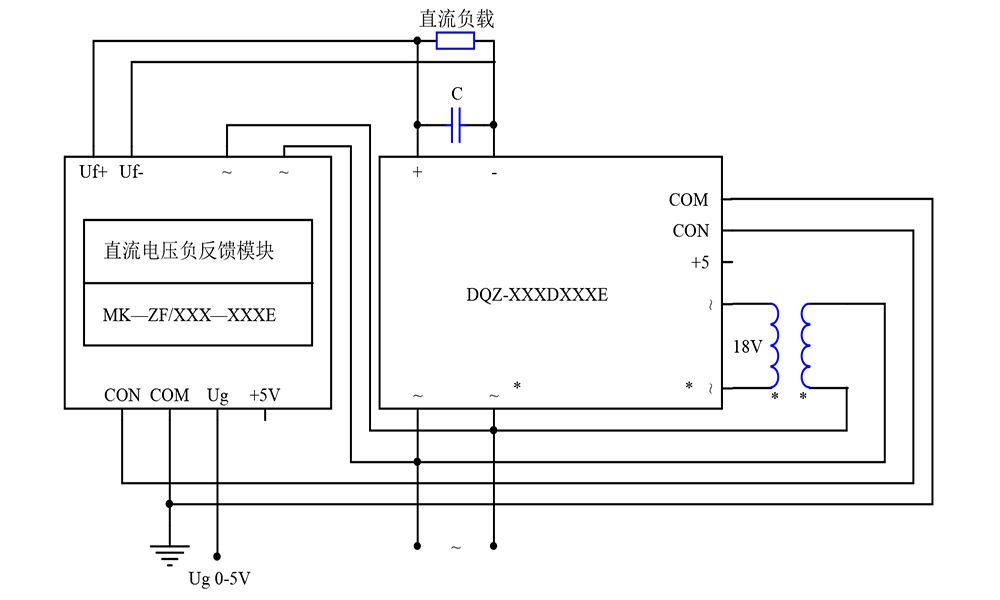

3、接线示意图
4、性能参数表
给定输入电压Ug |
E系列 |
0 – 5 VDC |
F系列 |
0 – 10 VDC |
|
G系列 |
4 – 20 mADC |
|
H系列 |
1 – 5 VDC |
|
控制输出电压CON |
E、F、G、H系列 |
0 – 5 VDC |
输入阻抗Ug |
E系列 |
>30K Ω |
F系列 |
>30KΩ |
|
G系列 |
250Ω |
|
H系列 |
>30KΩ |
|
10% - 90%上升时间(纯阻性负载工况) |
MK-ZF |
0.5秒 |
MK-JF |
0.6秒 |
|
5%误差稳定时间(纯阻性负载工况) |
MK-ZF |
1.2秒 |
MK-JF |
1.5秒 |
|
3%误差稳定时间(纯阻性负载工况) |
MK-ZF |
2.0秒 |
MK-JF |
2.2秒 |
|
调节器静态增益 |
MK-ZF |
5 - 20 |
MK-JF |
5 |
|
调节器比例度 |
MK-ZF |
5% - 20% |
MK-JF |
20% |
|
调节器积分时间常数 |
|
1.0秒 |
反馈滤波时间常数 |
MK-ZF |
0.12秒 |
MK-JF |
0.03秒 |
5、注意事项:
5.1、由于负反馈模块输出信号CON只为0-5V,故与之相配的模块的控制信号必须为E型(0-5V)。
5.2、Ug信号须从0V开始往上调整,以避免滤波电容瞬间强充电而损坏整流模块。
5.3、此负反馈电路中的直流滤波电容有、无均可。
5.4、整定输出最大电压时,先把直流电压负反馈模块表面上的电位器左旋(逆时针)到底,再调Ug到最大+5V,然后右旋电位器使输出电压逐步增大到希望整定的负载电压最大值即可。(注意:平时不要随意旋转电位器)
5.5、由其它移相触发器与可控硅组成的整流电路的负反馈电路组成的原理同以上电路图。
5.6、直流电压负反馈模块本身发热很小,不需散热。
5.7、需要特别注意的问题是:负载需要的调压范围(Umin-Umax)和交流(单相或三相)供电(给整流桥)的电压范围以及直流电压负反馈模块的整定范围,这三个范围的匹配很重要。如某一直流负载的额定电压为50VDC(即要求在0-50VDC范围内调压),采用单相交流电向单相整流桥(模块)供电再整流成直流,此时选用直流电压负反馈模块的型号为MK-ZF/35-130E,但整流桥(模块)的交流进线电压不能以220VAC直接供给,而须经单相变压器降压,变压器次级电压的最佳范围为(1.3 -1.4)倍的直流负载额定电压,即(1.3-1.4)*50V=(65-70)VAC;如上述额定电压为50VDC的直流负载采用三相交流电向三相整流桥供电再整流成直流,所选的直流电压负反馈模块的型号仍为MK-ZF/35-130E,同样也不能用三相380VAC直接供给三相整流桥,而需三相变压器降压,三相变压器次级线电压的最佳范围为(0.87-0.94)倍的直流负载额定电压,即次级线电压为(0.87-0.94)*50V =(44-47)VAC,或次级相电压为(25.5-27)VAC。
