1、型号列表
单相交流固态继电器型号命名规则
| 型号 | 特点 |
| S S R - ▢▢▢D▢▢▢ | 普通过零型 |
| S S R - ▢▢▢D▢▢▢P | 普通随机型 |
| S S R - H ▢▢▢D▢▢▢ | 增强过零型 |
| S S R - H ▢▢▢D▢▢▢P | 增强随机型 |
过零型与随机型SSR的区别
当输入端施加有效的控制信号时，随机型SSR输出端立即导通（速度为微秒级），而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。当输入端撤消控制信号后，过零型和随机型SSR均在小于维持电流时关断。虽然过零型SSR有可能造成最大半个周期的延时，但却减少了对负载的冲击和产生的射频干扰，成为理想的开关器件，在“单刀单掷”的开关场合中应用最为广泛。 随机型SSR的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。过零型输入均为恒流型：DC3-32V（触发电流大于等于5mA）（立式3A除外，为IN3-12V）随机型输入均为串电阻型：DC4-8（触发电流大于等于10mA）。
双向可控硅输出的普通型与单向可控硅反并联输出的增强型的区别
在感性负载的场合，当SSR由通态关断时，由于电流、电压的相位不一致，将产生一个很大的电压上升率dv/dt（换向dv/dt）加在双向可控硅两端，如此值超过双向可控硅的换向dv/dt指标(典型值为10V/μs)则将导致延时关断，甚至失败。而单向可控硅为单极性工作状态，只受静态电压上升率dv/dt(典型值为100V/μs)影响，由两只单向可控硅反并联构成的增强型SSR比由一只双向可控硅构成的普通型SSR的换向dv/dt有了很大提高，因此在感性或容性负载场合宜选取增强型SSR。
单相交流固态继电器型号一览表
|
型号
|
电压等级
|
220VAC
|
380VAC
|
480VAC
|
|||||
|
电流等级
|
过零型
|
随机型
|
过零型
|
随机型
|
过零型
|
随机型
|
|||
|
普通型
|
针插式线路板上用
|
2A
|
220D02
|
220D02P
|
380D02
|
380D02P
|
-----
|
-----
|
|
|
3A
|
220D03
|
220D03P
|
380D03
|
380D03P
|
-----
|
-----
|
|||
|
立式3A
|
220D3L
|
220D3LP
|
380D3L
|
380D3LP
|
-----
|
-----
|
|||
|
4A
|
220D04
|
220D04P
|
380D04
|
380D04P
|
-----
|
-----
|
|||
|
5A
|
220D05
|
220D05P
|
380D05
|
380D05P
|
-----
|
-----
|
|||
|
6A
|
220D06
|
220D06P
|
380D06
|
380D06P
|
-----
|
-----
|
|||
|
长方形安装式
|
10A
|
220D10
|
220D10P
|
380D10
|
380D10P
|
480D10
|
480D10P
|
||
|
25A
|
220D25
|
220D25P
|
380D25
|
380D25P
|
480D25
|
480D25P
|
|||
|
40A
|
220D40
|
220D40P
|
380D40
|
380D40P
|
480D40
|
480D40P
|
|||
|
增强型
|
长方形安装式
|
15A
|
H220D15
|
H220D15P
|
H380D15
|
H380D15P
|
H480D15
|
H480D15P
|
|
|
30A
|
H220D30
|
H220D30P
|
H380D30
|
H380D30P
|
H480D30
|
H480D30P
|
|||
|
45A
|
H220D45
|
H220D45P
|
H380D45
|
H380D45P
|
H480D45
|
H480D45P
|
|||
|
60A
|
H220D60
|
H220D60P
|
H380D60
|
H380D60P
|
H480D60
|
H480D60P
|
|||
|
75A
|
H220D75
|
H220D75P
|
H380D75
|
H380D75P
|
H480D75
|
H480D75P
|
|||
|
100A
|
H220D100
|
H220D100P
|
H380D100
|
H380D100P
|
H480D100
|
H480D100P
|
|||
|
120A
|
H220D120
|
H220D120P
|
H380D120
|
H380D120P
|
H480D120
|
H480D120P
|
|||
|
150A
|
H220D150
|
H220D150P
|
H380D150
|
H380D150P
|
H480D150
|
H480D150P
|
|||
|
长条形安装式
|
85A
|
H220D85
|
H220D85P
|
H380D85
|
H380D85P
|
H480D85
|
H480D85P
|
||
|
125A
|
H220D125
|
H220D125P
|
H380D125
|
H380D125P
|
H480D125
|
H480D125P
|
|||
|
155A
|
H220D155
|
H220D155P
|
H380D155
|
H380D155P
|
H480D155
|
H480D155P
|
|||
|
190A
|
H220D190
|
H220D190P
|
H380D190
|
H380D190P
|
H480D190
|
H480D190P
|
|||
|
240A
|
H220D240
|
H220D240P
|
H380D240
|
H380D240P
|
H480D240
|
H480D240P
|
|||
|
290A
|
H220D290
|
H220D290P
|
H380D290
|
H380D290P
|
H480D290
|
H480D290P
|
|||
|
350A
|
H220D350
|
H220D350P
|
H380D350
|
H380D350P
|
H480D350
|
H480D350P
|
|||
|
400A
|
H220D400
|
H220D400P
|
H380D400
|
H380D400P
|
H480D400
|
H480D400P
|
|||
|
500A
|
H220D500
|
H220D500P
|
H380D500
|
H380D500P
|
H480D500
|
H480D500P
|
|||
|
扩展型
|
380D02E
|
380D02PE
|
380D06E
|
380D06PE
|
|||||
注1：某些负载功率小的应用场合(如中间继电器、接触器的线圈、电磁吸铁微功率电动机等负载)我们可以定制漏电流小于1mA的固态继电器（相应SSR型号后加e)。

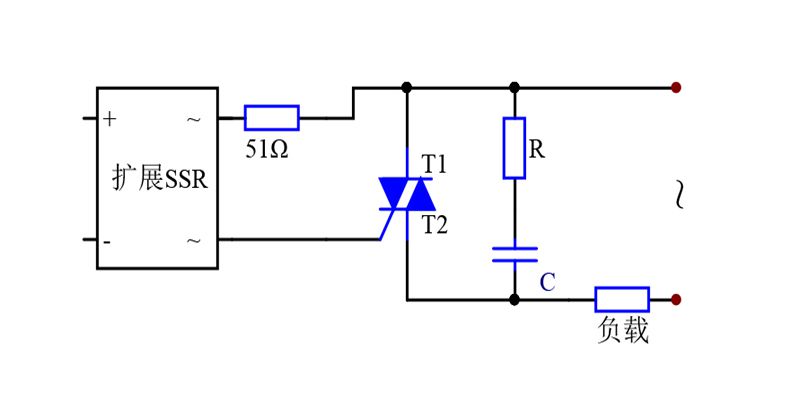

注1：本公司生产的SSR(除功率扩展SSR外)内部均有RC吸收回路，而用于功率扩展的SSR要求内部无RC回路，在型号最后一位加E表示，如380D02E, 380D02PE等。
注3：特殊规格可向我公司电话咨询定制。
2、 产品外型
|

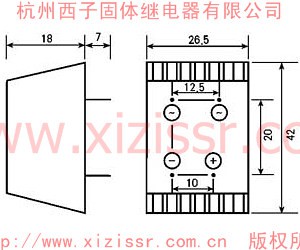

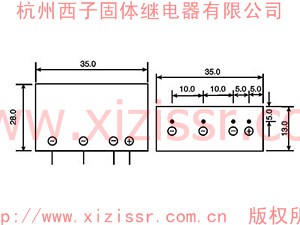

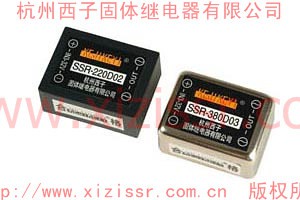

2A，3A SSR 该产品规格型号为2A， 3A针插式， 普通型固态继电器， 电压等级为220V，380V，型号前省略SSR，以下单相产品均省略SSR. |
 |
 |
|

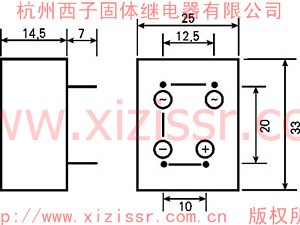

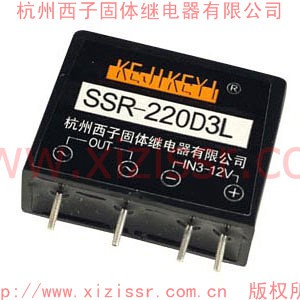

3A SSR 该产品型号规格为3A立式，针插式普通型固态继电器 |
 |
 |
|

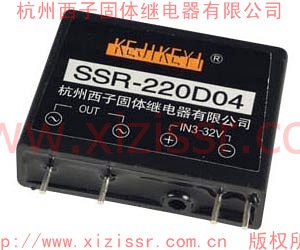

4A SSR 该产品型号规格为4A立式，针插式，普通型固态继电器 |
 |
 |
|

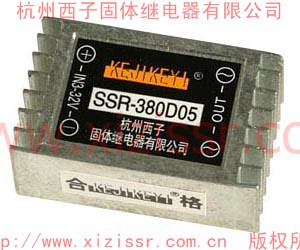

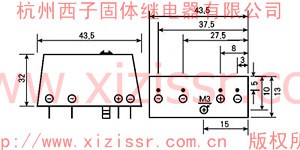

5A SSR 该产品型号规格为5A针插式，普通型固态继电器，金属铝外壳。 |
 |
 |
|

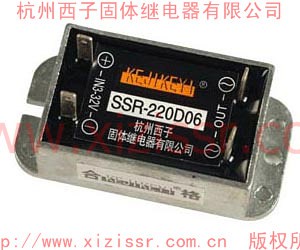

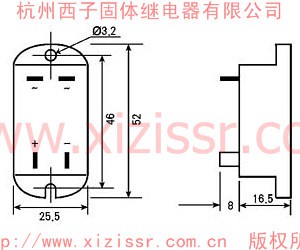

6A SSR 该产品规格型号为6A插片式普通型固态继电器 |
 |
 |
|

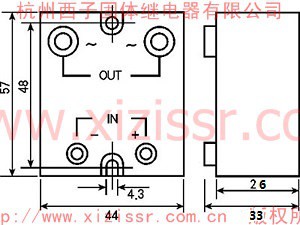

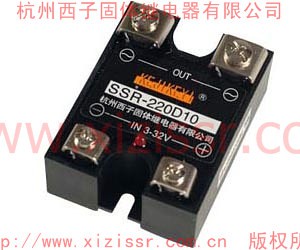

10-40A SSR 该产品规格型号为10-40A长方形安装式普通型固态继电器 |
 |
 |
|

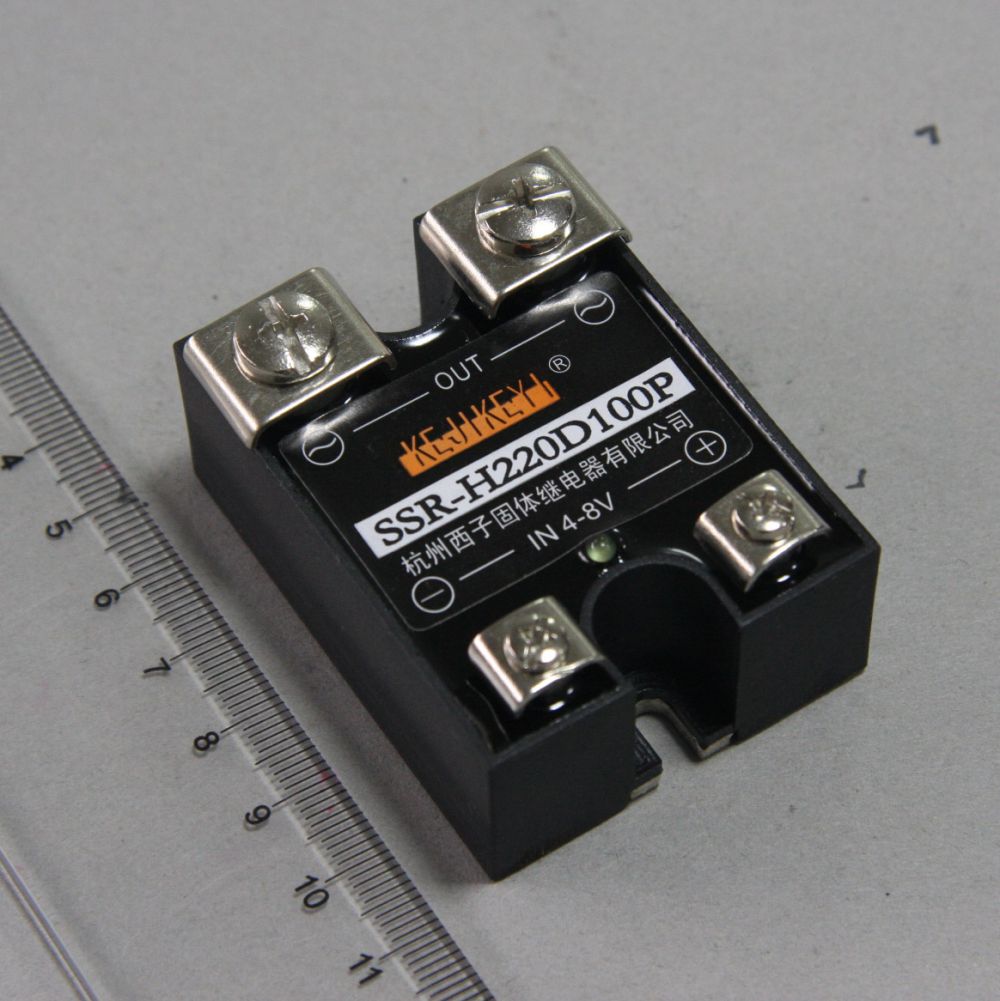

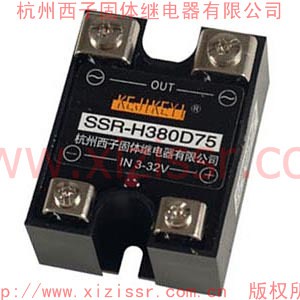

15-150A SSR 该产品规格型号为15-150A长方形安装式增强型固态继电器 |
 |
 |
|

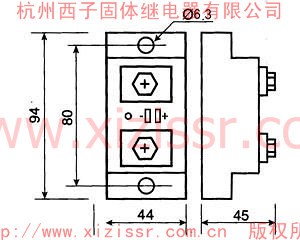

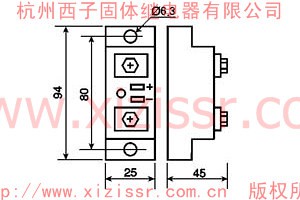

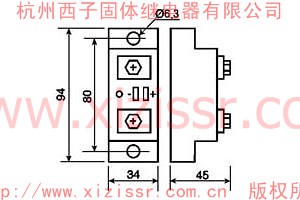

85-155A SSR 该产品规格型号为85-155A长条形安装式增强型固态继电器 |
 |
 |
|

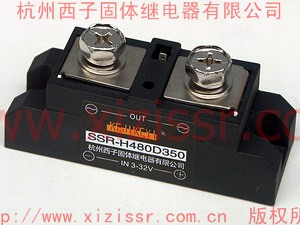

190-350A SSR 该产品规格型号为190-350A长条形安装式增强型固态继电器 |
 |
 |
|

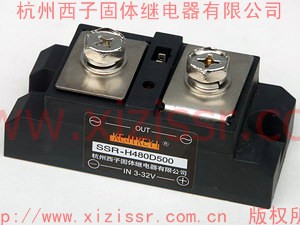

400-500A SSR 该产品规格型号为400-500A长条形安装式增强型固态继电器 |
 |
 |

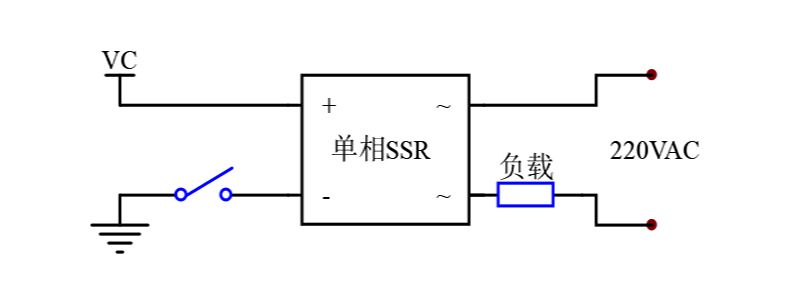

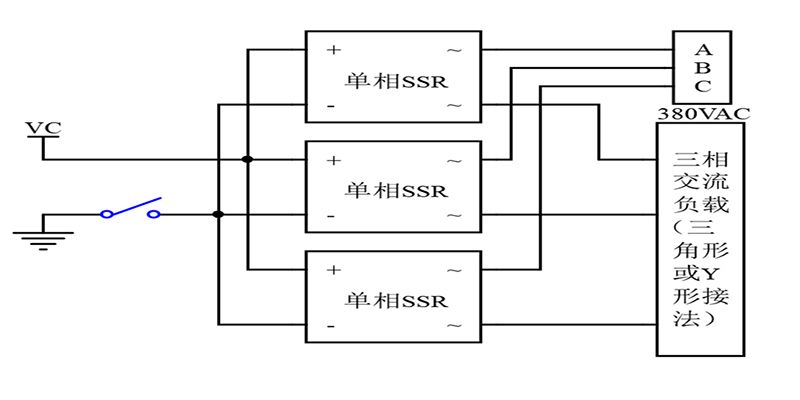

3、接线示意图
4、性能参数表
|
控制输入电压 |
过零型（除立式3A） |
3 – 32 VDC |
|
立式3A过零型 |
3 – 12 VDC |
|
|
随机型 |
4 – 8 VDC |
|
|
控制输入电流 |
过零型 |
≥5mA |
|
随机型 |
≥10mA |
|
|
输出端使用电压范围 |
220V SSR |
24 – 250 VAC |
|
380V SSR |
24 – 430 VAC |
|
|
480V SSR |
24 – 500 VAC |
|
|
断态峰值截止电压 |
220V SSR |
≥600VP |
|
380V SSR |
≥900VP |
|
|
480V SSR(电流≤45A) |
≥1100VP |
|
|
480V SSR(电流>45A) |
≥1200VP |
|
|
浪涌电流（电网一周） |
|
700% |
|
静态电压上升率dVs/dt |
普通型 |
100V/μs |
|
增强型 |
100V/μs |
|
|
换向电压上升率dVc/dt |
普通型 |
10V/μs |
|
增强型 |
100V/μs |
|
|
漏电流 |
2A – 6A SSR |
≤2mA |
|
≥10A的SSR |
≤12mA |
|
|
过零区域 |
过零型 |
±15V |
|
输出通态压降 |
|
<3V |
|
绝缘电阻 |
输入、输出及外壳间 |
≥1000MΩ |
|
绝缘电压 |
输入、输出及外壳间 |
≥1500VAC |
|
使用温度范围 |
|
-30℃—+75℃ |
|
SSR开启最大延时 |
过零型 |
10 ms |
|
SSR关断最大延时 |
|
10 ms |
|
适用电网频率 |
|
50HZ（60HZ） |

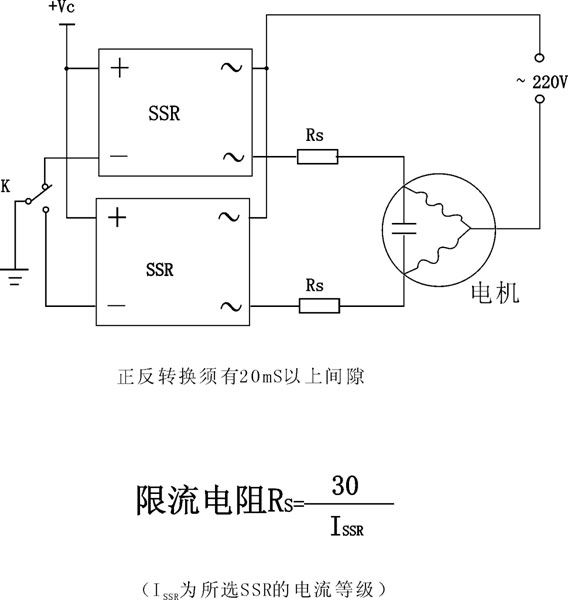

6、单相交流电机正反转控制接线示意图
单相SSR在导通时的最大发热量按实际工作电流×1.5W/A来计算，在散热设计时，应考虑到环境温度，通风条件（自然冷却、风扇冷却）及SSR安装密度等因素。
固态继电器与散热器安装面间须涂一薄层导热硅脂。
① 2A、立式3A、4A为塑料外壳，3A为金属外壳，5A为铸铝锌合金外壳，均为插针焊接，印刷板上使用，自然冷却。
② 6A为铸铝锌合金外壳，插片连接式电极，小体积安装式，固定在金属板上使用。
③ 10A-150A长方形固态继电器为铜（或铝）底板，塑料外壳，镙钉压紧式电极，固 定在散热器上使用。固定单只长方形 SSR 散热器可选择E-18、E-30、F-30、F-40、F-50、F-60、F-80等；如三只长方形SSR（作为一组三相“开关”）组合装在一块散热器上，则可选择E-70、F-120、G-220。
④ 85A、125A、155A、190A、240A、290A、350A、400A、500A长条形固态继电器为铜底，工程塑料外壳，大电流片状电极，固定在散热器上使用，固定单只长条形SSR的散热器可选择F-80及A系列散热器等；三相负载功率较大时一般多采用三只长条形固态继电器作为一组三相“开关”（比一只三相固态继电器优越），三只长条形SSR装在一只带风扇冷却的A系列散热器上作为一个三相功率组件（散热器上装一只75度温度开关）。
