单相桥式整流模块

产品详情

1、型号列表

- - - - - - - - -		CON0-5V：E型	CON0-10V：F型	CON4-20mA：G型	CON1-5V：H型
380V 系列	15A	DQZ-380D15E	DQZ-380D15F	DQZ-380D15G	DQZ-380D15H
	35A	DQZ-380D35E	DQZ-380D35F	DQZ-380D35G	DQZ-380D35H
	75A	DQZ-380D75E	DQZ-380D75F	DQZ-380D75G	DQZ-380D75H
	120A	DQZ-380D120E	DQZ-380D120F	DQZ-380D120G	DQZ-380D120H
	150A	DQZ-380D150E	DQZ-380D150F	DQZ-380D150G	DQZ-380D150H
	190A	DQZ-380D190E	DQZ-380D190F	DQZ-380D190G	DQZ-380D190H
220V 系列	15A	DQZ-220D15E	DQZ-220D15F	DQZ-220D15G	DQZ-220D15H
	35A	DQZ-220D35E	DQZ-220D35F	DQZ-220D35G	DQZ-220D35H
	75A	DQZ-220D75E	DQZ-220D75F	DQZ-220D75G	DQZ-220D75H
	120A	DQZ-220D120E	DQZ-220D120F	DQZ-220D120G	DQZ-220D120H
	150A	DQZ-220D150E	DQZ-220D150F	DQZ-220D150G	DQZ-220D150H
	190A	DQZ-220D190E	DQZ-220D190F	DQZ-220D190G	DQZ-220D190H
110V 系列	15A	DQZ-110D15E	DQZ-110D15F	DQZ-110D15G	DQZ-110D15H
	35A	DQZ-110D35E	DQZ-110D35F	DQZ-110D35G	DQZ-110D35H
	75A	DQZ-110D75E	DQZ-110D75F	DQZ-110D75G	DQZ-110D75H
	120A	DQZ-110D120E	DQZ-110D120F	DQZ-110D120G	DQZ-110D120H
	150A	DQZ-110D150E	DQZ-110D150F	DQZ-110D150G	DQZ-110D150H
	190A	DQZ-110D190E	DQZ-110D190F	DQZ-110D190G	DQZ-110D190H
36V 系列	15A	DQZ-36D15E	DQZ-36D15F	DQZ-36D15G	DQZ-36D15H
	35A	DQZ-36D35E	DQZ-36D35F	DQZ-36D35G	DQZ-36D35H
	75A	DQZ-36D75E	DQZ-36D75F	DQZ-36D75G	DQZ-36D75H
	120A	DQZ-36D120E	DQZ-36D120F	DQZ-36D120G	DQZ-36D120H
	150A	DQZ-36D150E	DQZ-36D150F	DQZ-36D150G	DQZ-36D150H
	190A	DQZ-36D190E	DQZ-36D190F	DQZ-36D190G	DQZ-36D190H

2、产品外形

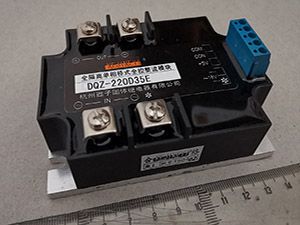

实物图：

尺寸图：

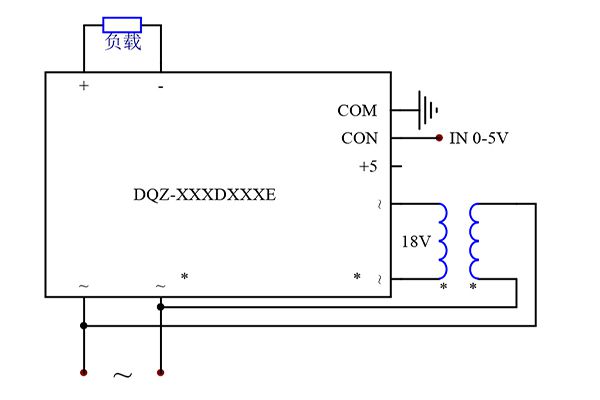

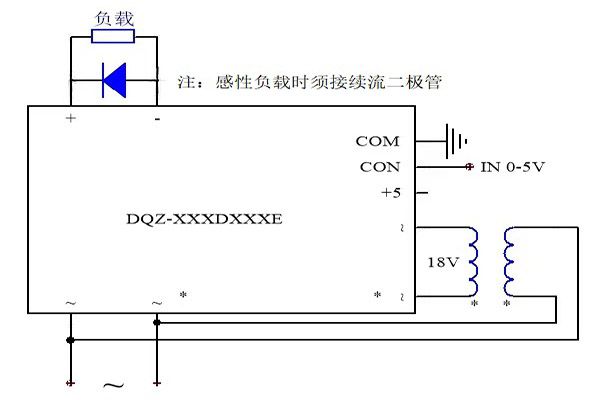

3、接线示意图

4、性能参数表

	E系列	F系列	G系列	H系列
输入范围	0 – 5V	0 - 10V	4 – 20mA	1 – 5V
输入阻抗	>30KΩ	>30KΩ	250Ω	>30KΩ
有效输入范围	0.75 – 4.75V	1.5 – 9.5V	5 – 19 mA	1.25 – 4.75V
移相角范围	180°– 0°	180°– 0°	180°– 0°	180°– 0°

5、有关技术指标及应注意的问题：

5.1、当输出端并联大电解电容滤波时，由于电容两端电压不能突变，这种高电压、大容性场合很容易造成模块过流而损坏，因此模块上电前须保证控制端CON电压在0V，上电后，CON须从0V逐渐增大，以保证电容冲击电流最小。

5.2、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，负载上的电压从0伏到最大值可调（对阻性负载而言）。其中CON在0- 0.8V左右时为全关闭区域，可靠关断模块的输出；CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角α从180°到0°线性减小，负载上的电压从0伏增大到最大值；CON在4.6V-5V左右时为全开通区域，负载上的电压为最大值。

5.3、CON对COM的输入阻抗分E、F和H型均为大于等于30K欧；G型为250欧。+5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。注：4-20mA 的G型不能用电位器手动调节，此时+5V端也没有用处。

5.4、负载需要线性调压、稳压，请见说明书（十一）电压负反馈模块。

5.55、当②⑤端不同步时，整个模块无输出，这时只要把⑤、⑥端两根线对调一下即可。同步变压器功率2W即可，我公司有220V／18V（2W）；380V／18V（2W）配套供应。

5.6、整个模块的发热量按实际负载电流安培数乘每安培3.0瓦计算。散热器可选用E-40、F-70、F-100及G系列。

5.7、弱电部分、强电部分、模块底板相互间绝缘电压均大于1200VAC。

5.8、单相整流模块只能使用在50Hz的电网上，其中220V系列使用在120-230VAC电网上，110V和36V系列分别使用在50-120VAC和20-50VAC电网上，380V系列使用在180-400VAC电网上，但⑤⑥两端的同步电压必须在18V±5VAC范围内。

5.9、有关电流等级的选取及保护等有关使用注意事项请参考单相交流固体继电器。

5、散热器选配

单相全控整流模块可以选配下列散热器：

E-40/F-70/F-100/G-120/G-150/G-185/A-250
