反馈交流电压负反馈模块

Product Description产品概述
本公司生产的各类调压控制模块,如全隔离单相/三相交流调压模块、单相全控整流模块、以及由单相/三相移相触发器模块(系列)所组成的调压系统等均为开环调压系统,即这些模块所组成的系统的输出电压由控制电压(加在CON端和COM端)来决定,但同时还随其他外界因素的变化而改变,如电网电压的升降、负载功率的增减以及功率因素的大小等。如果要求输出电压仅由给定的控制电压来决定,而不随外界因素而改变,则必须采用电压负反馈系统来实现。根据广大用户要求以及我公司的经验,我们开发出一类通用性较好的直流/交流电压负反馈模块,但在此必须声明,由于每个整流(或调压)电路、检测电路等均有时间滞后以及每个负载性能要求不同,如反应速度、平稳度等指标不一,有些性能参数不一定能完全满足用户要求,敬请用户谅解。

产品详情

1、型号列表

-----------

Ug 0-5VE

Ug 0-10VF

Ug 4-20mAG

Ug 1-5VH

直流电压120-500V

MK-ZF/120-500E

MK-ZF/120-500F

MK-ZF/120-500G

MK-ZF/120-500H

直流电压35-130V

MK-ZF/35-130E

MK-ZF/35-130F

MK-ZF/35-130G

MK-ZF/35-130H

直流电压10-40V

MK-ZF/10-40E

MK-ZF/10-40F

MK-ZF/10-40G

MK-ZF/10-40H

交流电压220V

MK-JF/220E

MK-JF/220F

MK-JF/220G

MK-JF/220H

交流电压380V

MK-JF/380E

MK-JF/380F

MK-JF/380G

MK-JF/380H

注:1、型号末位为给定的控制电压信号,E F G H 任选一种。E表示0-5V;F表示0-10V;G表示4-20mA;H表示1-5V。

2、负反馈模块的输出控制信号CON均为0-5V,因此与之相配的模块的控制信号输入类型必须为E型(0-5V)。

2、产品外形

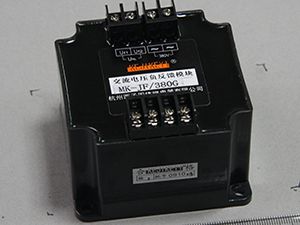

实物图:
尺寸图:

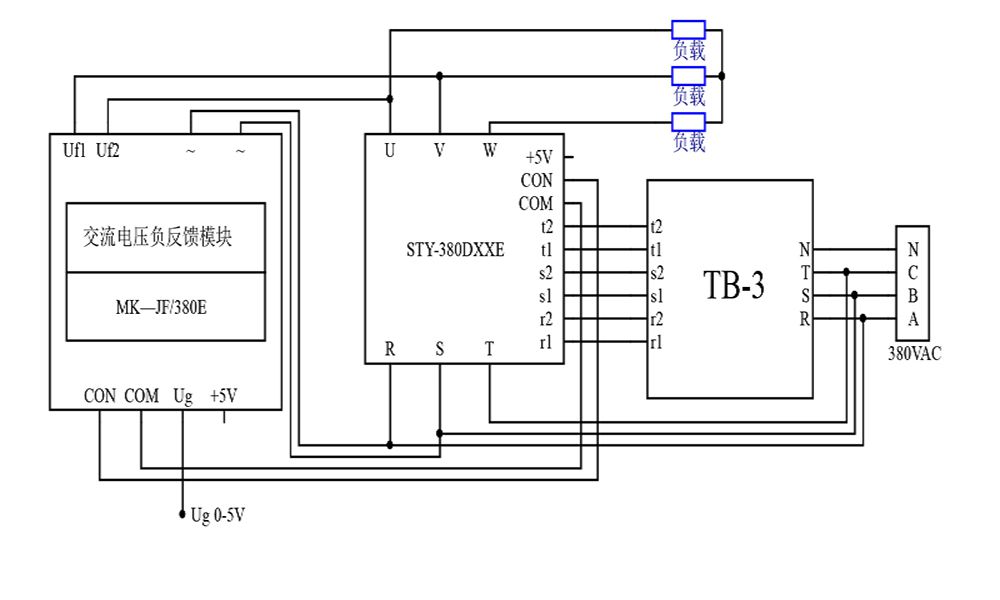

3、接线示意图

4、性能参数表

给定输入电压Ug

E系列

0 – 5 VDC

F系列

0 – 10 VDC

G系列

4 – 20 mADC

H系列

1 – 5 VDC

控制输出电压CON

EFGH系列

0 – 5 VDC

输入阻抗Ug

E系列

>30KΩ

F系列

>30KΩ

G系列

250Ω

H系列

>30KΩ

10% - 90%上升时间(纯阻性负载工况)

MK-ZF

0.5

MK-JF

0.6

5%误差稳定时间(纯阻性负载工况)

MK-ZF

1.2

MK-JF

1.5

3%误差稳定时间(纯阻性负载工况)

MK-ZF

2.0

MK-JF

2.2

调节器静态增益

MK-ZF

5 - 20

MK-JF

5

调节器比例度

MK-ZF

5% - 20%

MK-JF

20%

调节器积分时间常数



1.0

反馈滤波时间常数

MK-ZF

0.12

MK-JF

0.03

5、说明

5.1、由于负反馈模块输出信号CON只为0-5V,故与之相配的模块的控制信号必须为E型(0-5V)。

5.2、由其它移相触发器与可控硅组成的交流调压电路(单相/三相)的负反馈电路组成的原理同以上电路图。

5.3、交流电压负反馈模块本身发热很小,不需散热
