三相固态继电器
1.产品概述
三相交流固态继电器（以下简称三相SSR）是集三只单相交流固态继电器为一体，并以单一输入端对三相负载进行直接开关切换，可方便地控制三相交流电机、加热器等三相负载。 三相普通型SSR是以三只双向可控硅作为A、B、C三相的输出开关触点，电流等级有10A、25A、40A，电压等级有380V、480V两个系列，型号为SSR-3-380Dccc和SSR-3-480Dccc；三相增强型SSR是以三组反并联单向可控硅作为A、B、C三相的输出开关触点，电流等级有15A、35A、55A、75A、120A、150A，电压等级分380V，480V二大系列，型号为SSR-3H380Dccc 和SSR-3H480Dccc 。
我公司生产的380V系列的三相固态继电器的输入电压为4-32V，驱动电流为6-30mA，而480V G系列的输入电压为4-8V，H系列的输入电压为8-32V，驱动电流为16-30mA。
2 型号列表
电压
等级 |
380V |
480V(末位G H选其一) |
电流
等级 |
普通型
|
增强型
|
普通型
|
增强型
|
10A |
3-380D10 |
3H380D15 |
3-480D10G/H |
3H480D15G/H |
25A |
3-380D25 |
3H380D35 |
3-480D25G/H |
3H480D35G/H |
40A |
3-380D40 |
3H380D55 |
3-480D40G/H |
3H480D55G/H |
75A |
---- |
3H380D75 |
---- |
3H480D75G/H |
120A |
---- |
3H380D120 |
---- |
3H480D120G/H |
150A |
---- |
3H380D150 |
---- |
3H480D150G/H |
|
注1：三相SSR的电流电压等级的选取及保护等有关使用注意事项请参考单相交流固态继电器。如要求电流更大，可用三只长条状单相固态继电器代替（三只长条状SSR可安装在一只带风扇的A系列散热器上），三个输入端可串、并联（见单相SSR的输入端的串并联）。

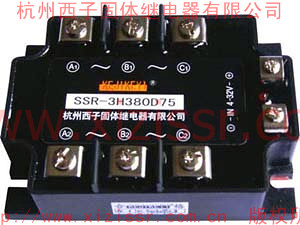

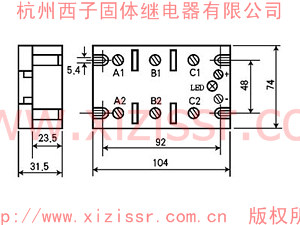

3 产品外型
三相产品外形尺寸均相同，电流等级分10A到150A，电压等级分380V和480V.分普通型和增强型两种。电压等级为380V的，控制电压为4-32V，480V的为4-8V或4-32V控制。 |
|
 |

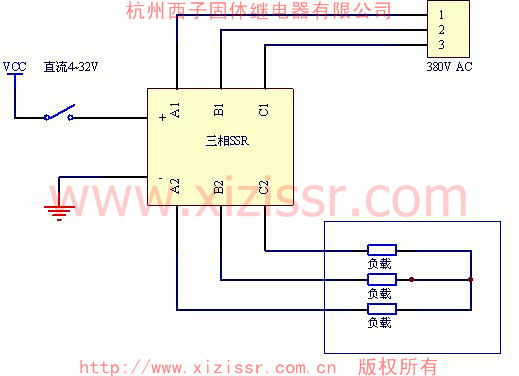

4 接线示意图
引脚说明：
① + ：直流控制输入正级
② - ：直流控制输入负极
③ A1 ：三相交流进线端
④ B1 ：三相交流进线端
⑤ C1： 三相交流进线端
⑥ A2：三相交流出线端
⑦ B2：三相交流出线端
⑧ C2 ：三相交流出线端
5 性能参数表
| 控制输入电压 |
380V SSR |
4 ～ 32 VDC |
| 480V SSR G系列 |
4 ～ 8 VDC |
| 480V SSR H系列 |
8～32VDC |
| 控制输入电流 |
380V SSR |
6 ～ 30mA |
| 480V SSR |
16 ～ 30mA |
| 输出端使用电压范围 |
380V SSR |
24 ～ 430VAC |
| 480V SSR |
24 ～ 500VAC |
| 断态峰值截止电压 |
380V SSR |
>= 900VP |
| 480V SSR (电流<= 45A ) |
>= 1100VP |
| 480V SSR (电流> 45A ) |
>= 1200VP |
| 浪涌电流（电网一周） |
|
700% |
| 静态电压上升率dVs/dt |
普通型 |
100V/μs |
| 增强型 |
100V/μs |
| 换向电压上升率dVc/dt |
普通型 |
10V/μs |
| 增强型 |
100V/μs |
| 漏电流 |
|
<= 12mA |
| 过零区域 |
|
±15V |
| 输出通态压降 |
|
< 3V |
| 绝缘电阻 |
输入、输出及外壳间 |
≥ 1000MΩ |
| 绝缘电压 |
输入、输出及外壳间 |
≥ 2000VAC |
| 使用温度范围 |
|
-30℃ ～ +75℃ |
| SSR开启最大延时 |
|
10 ms |
| SSR关断最大延时 |
|
10 ms |
| 适用电网频率 |
|
50HZ（60HZ） |
6 选型指导与散热器选配
| 普通型 |
小电流模块或dv/dt要求较低场合 |
| 增强型 |
大电流模块或dv/dt要求较高场合 |
| 380V |
三相阻性负载 |
| 480V |
三相感性或容性负载 |
| 电流容量选择 |
① 阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。 |
| ②负载为交流电动机时，选取SSR的电流等级须大于等于6-7倍的电动机额定电流。 |
| ③交流电磁铁、中间继电器线保、电感线圈等负载时，选取SSR的电流等级宜大于等于4倍的负载额定电流。 |
| ④电力补偿电容器类负载时，选取SSR的电流等级须大于5倍的负载额定电流。 |
| ⑤变压器时要求大于等于5倍变压器初级额定电流，特种感性、容性负载则应根据实际经验还须放大SSR的电流余量。 |
三相SSR由于集三相于一体，在使用中应特别注意散热问题，三相SSR的发热量为三相实际负载电流之和，（每安培电流发热量约为1.5W），三相固态继电器可以选配下列散热器：
E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330/G-40
7 注意事项
三相电网(380V)上负载为阻性时可以选取380V系列的三相固态继电器。除此之外，如电动机等感性负载(特别为正反转需切换的场合)和电力补偿电容器等负载时，原则上选取480V系列的三相固态继电器。（注：电动机正反转切换还须有0.3秒以上的时间间隔）
三相SSR的电流电压等级的选取及保护等有关使用注意事项请参考单相交流固态继电器。如要求电流更大，可用三只长条状单相固态继电器代替（三只长条状SSR可安装在一只带风扇的A系列散热器上），三个输入端可串、并联（见单相SSR的输入端的串并联）。
|
