1.产品概述
该模块与固态继电器配合，适用于工业电加热功率调节的温控场合。与调压模块相比，具有接线简单、对电网干扰小、成本更便宜等优点。

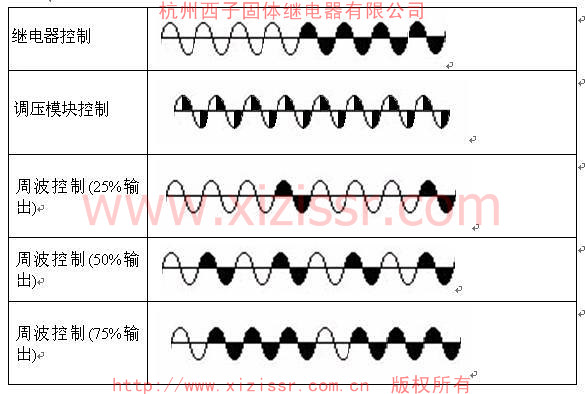

如下图所示，调节电加热功率主要有三种方案：1.调压模块（斩波调压）控制；2.继电器（占空比）控制；3.周波调功控制。周波调功控制由于克服了斩波调压控制对电网污染干扰大的缺点，同时功率输出平稳性又远远优于继电器占空比控制方式，是工业电加热应用比较理想的控制方式。
固态继电器周波控制模块SSR－CYC与过零型单相或三相固态继电器配合，接受0-5V或0-10V或4-20mA等方式的温控仪表信号输入，或电位器直接手动控制，根据需要产生相应的周波过零式（CYC）控制信号输出，直接驱动过零型SSR，平稳调节电加热负载的总功率输出。由于负载上的电流是以完整正弦波为单位并且均匀分布，提高了调节精度，避免了斩波方式导致的高次谐波，减少对电源污染的同时，节电效果明显。
2 外形与接线
固态继电器周波控制模块SSR－CYC的外形尺寸如下图所示：
|
各接线端子功能用途如下：
220～ |
交流220V输入 |
220～ |
SSR ＋ |
周波控制输出（接SSR控制输入端正极） |
SSR － |
周波控制输出（接SSR控制输入端负极） |
＋5V |
电位器手动控制时使用（参考接线图） |
I20 |
4～20mA控制输入信号正极端 |
U10 |
0～10V控制输入信号正极端 |
U5 |
0～5V控制输入信号正极端 |
COM |
控制输入信号的公共负极端 |
发光管 |
周波控制输出高电位时点亮，输出零电位时熄灭 |
3 应用示意图

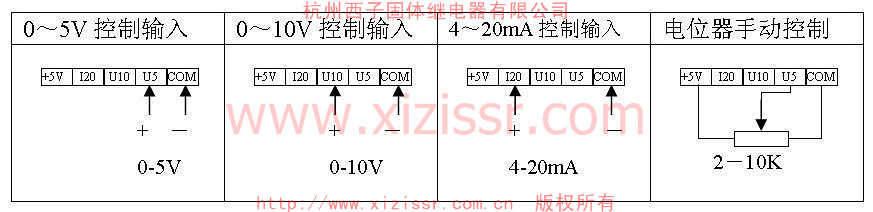

3.1输入接线

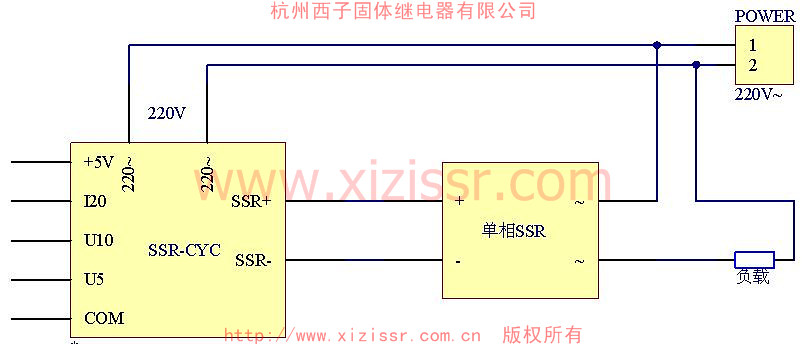

3.2 单相负载应用

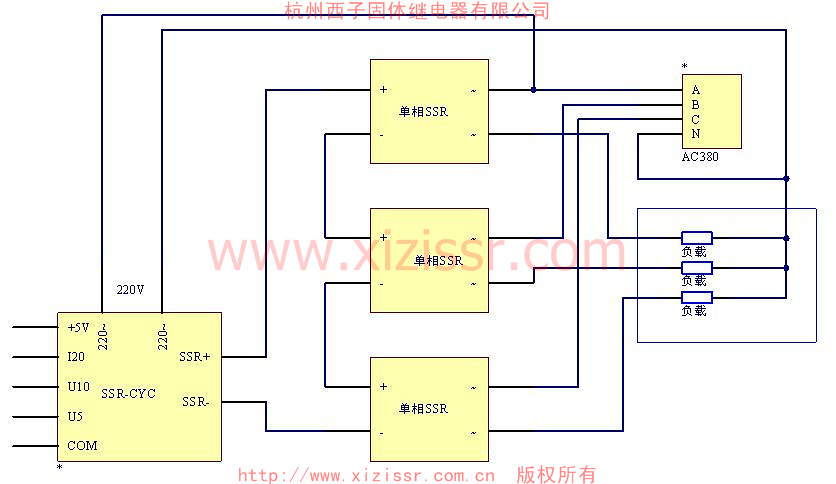

3.3 三相负载应用（一）

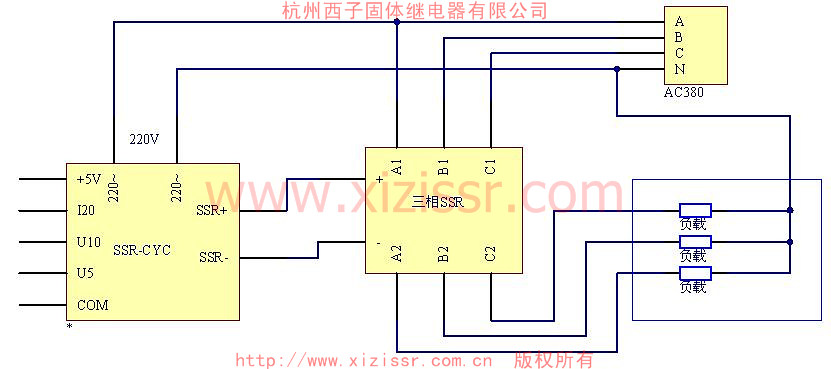

3.4 三相负载应用（二）

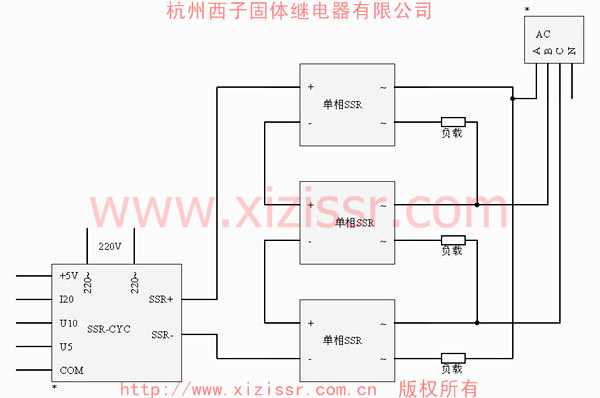

3.5 三相三角形负载应用
4 性能参数表
|
U5 |
U10 |
I20 |
输入阻抗 |
10KΩ |
20KΩ |
300Ω |
调节死区（0输出） |
<=0.5V |
<=1V |
<=1mA |
调节死区（满负荷） |
<=0.5V |
<=1V |
<=1mA |
功耗 |
<=5W |
手动电位器 |
2 KΩ～10KΩ |
控制输出最大电流 |
40mA |
5 应用注意事项
1、周波调功控制适用于电加热等纯阻性负载，不适用于电机或变压器等感性负载的应用场合。适用50Hz或
60Hz单相负载或三相三角形或三相星形中心接零线负载，无相序要求。（不推荐使用三相星形中心不接零线的接法）
2、220～的两端接220V的火线和零线（不分极性），为保证正常工作，其相位推荐选取与负载相位一致。
3、220～以外的其他接线端子均为弱电接线端，务必注意不能接入220V等强电，否则将直接导致模块的烧毁。
4、COM为弱电公共"地"；+5V为模块内部产生，仅供电位器手动控制时使用（其他场合时+5V端悬空），电位器阻值范围为2K－10K欧姆。
5、本模块不需要散热器。
|
