单相交流调压模块
1.产品概述
全隔离单相交流调压模块（以下简称单相调压模块DTY）是集同步变压器、相位检测电路、移相触发电路和输出可控硅于一体，当改变控制电压的大小，就可改变输出可控硅的触发相角，即实现单相交流电的调压。根据输出可控硅器件不同分一只双向可控硅的普通型，两只单向可控硅反并联的增强型和一只单向可控硅的半波型等三类。按单相交流负载的额定电压分220V和380V两类，按控制信号的不同分E、F、G、H型等四类，以下为规格型号表： (注：电流等级为模块内部可控硅最大电流有效值)
2 型号列表
类型 |
电流 |
220V负载
末位E F G H 任选一
|
380V负载
末位E F G H 任选一 |
增强型 |
15A |
DTY-H220D15E |
DTY-H380D15E |
35A |
DTY-H220D35E |
DTY-H380D35E |
55A |
DTY-H220D55E |
DTY-H380D55E |
75A |
DTY-H220D75E |
DTY-H380D75E |
120A |
DTY-H220D120E |
DTY-H380D120E |
150A |
DTY-H220D150E |
DTY-H380D150E |
190A |
DTY-H220D190E |
DTY-H380D190E |
240A |
DTY-H220D240E |
DTY-H380D240E |
290A |
DTY-H220D290E |
DTY-H380D290E |
350A |
DTY-H220D350E |
DTY-H380D350E |
普通型 |
10A |
DTY-220D10E |
DTY-380D10E |
25A |
DTY-220D25E |
DTY-380D25E |
40A |
DTY-220D40E |
DTY-380D40E |
半波型 |
10A |
DTY-220D10XE |
DTY-380D10XE |
25A |
DTY-220D25XE |
DTY-380D25XE |
50A |
DTY-220D50XE |
DTY-380D50XE |
注：型号末位为输入控制信号类型，E表示0-5V；F表示0-10V；G表示4-20mA；H表示1-5V。 |

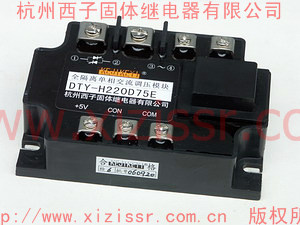

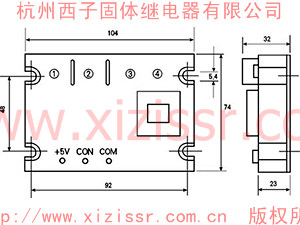

3 产品外型
| 单相交流调压模块 |
|
①②为输出端，即相应的随机型固态继电器输出端，电压等级为380VAC规格，可以使用在小于400Vac的电网上。根据模块内部可控硅的不同与固态继电器一样，也分为普通型、增强型和半波型。其中半波型为一只单向可控硅作为输出触点，只对交流电压的正半周调压（模块内部单向可控硅的阳极接①端，阴极接②端）。
③④为模块内部同步变压器初级，分220VAC和380VAC两种规格：220VAC规格的模块允许使用在165—230VAC范围的电网上，380VAC规格的模块允许使用在285-400VAC的电网上，③④不分同名端。
COM为内部地端，CON为控制端，+5V端为内部产生，只供电位器手动控制用。①②③④的强电部分和+5V、CON、COM的弱电部分为全隔离。 |

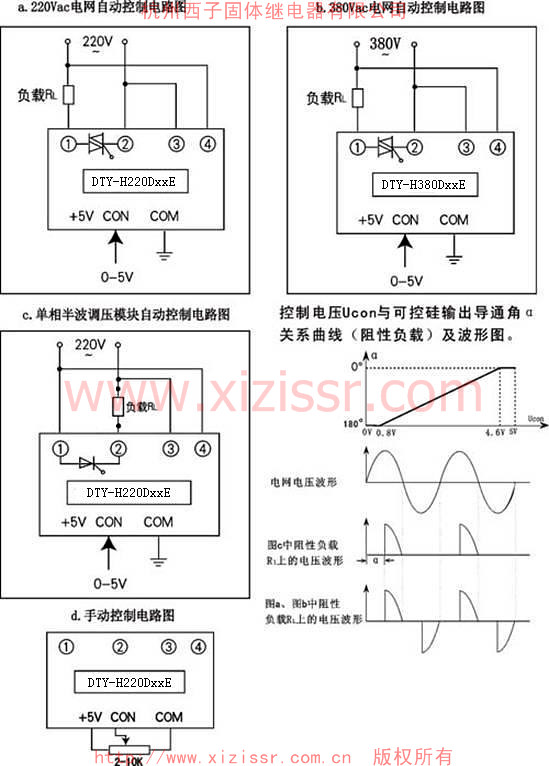

4 接线示意图
5 性能参数表
| |
E系列 |
F系列 |
G系列 |
H系列 |
| 输入范围 |
0~5V |
0~10V |
4~20mA |
1~5V |
| 输入阻抗 |
>30KΩ |
>30KΩ |
250Ω |
>30KΩ |
| 有效输入范围 |
0.75~4.75V |
1.5~9.5V |
5~19mA |
1.25~4.75V |
| 移相角范围 |
150°~0° |
150°~0° |
150°~0° |
150°~0° |
6 选型指导与散热器选配
| 半波型 |
用于电震机场合 |
| 普通型 |
小电流模块或dv/dt要求较低场合 |
| 增强型 |
大电流模块或dv/dt要求较高场合 |
| 220V |
220V回路负载 |
| 380V |
380V回路负载（即用两根火线加到负载） |
| 电流容量选择 |
① 阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。 |
| ②负载为交流电动机时，选取SSR的电流等级须大于等于6-7倍的电动机额定电流。 |
| ③交流电磁铁、中间继电器线保、电感线圈等负载时，选取SSR的电流等级宜大于等于4倍的负载额定电流。 |
| ④电力补偿电容器类负载时，选取SSR的电流等级须大于5倍的负载额定电流。 |
| ⑤变压器时要求大于等于5倍变压器初级额定电流，特种感性、容性负载则应根据实际经验还须放大SSR的电流余量。 |
单相交流调压模块可以选配下列散热器：
E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330
7 注意事项
1、 如通过①②加在负载上的电压与③④的电压不一致时，请用户声明两者的电压大小，我公司可以为用户定制，但两者相位必须相同，并且③④须为220VAC或380VAC、50HZ的电压等级。①②间、③④间均无极性。例如：某一负载额定电压为36VAC（为220V电网经变压器降压），选75A的单相调压模块，则可向我公司定做型号为TY-H36D75P-220的模块，其中①②脚与负载串联接到36V电网，③④脚接到220V电网，如图：
2、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，交流负载上的电压从0伏到最大值可调 （对阻性负载而言）。其中CON在0-0 .75V左右时为全关闭区域，可靠关断模块的输出；CON在0.75V-4.75V左右为可调区域，即随着控制电压的增大，导通角α从150°到0°线性减小，交流负载上的电压从几十伏增大到最大值；CON在4.75V-5V左右时为全开通区域，交流负载上的电压为最大值。
3、E、F、H系列CON对COM的输入阻抗大于30KΩ，G系列CON对COM的输入阻抗为250Ω。 +5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。
4、单相交流异步电动机的调速通常应采用变频器，只有风机、泵机类电动机等软特性负载、或者力矩电机场合可通过调压来实现调速。
5、三只单相调压模块不能使用在三相电网上对三相负载调压（请参见三相调压）。
6、弱电部分、强电部分、模块底板相互间绝缘电压均大于2000VAC。
7、整个模块的发热量按负载实际电流安培数乘1.5瓦/安培计算，散热器可选用E -40、F-70、F-100及G系列
8、有关电流等级的选取及保护等有关使用注意事项请参考单相交流固态继电器。
9、如果负载对调压线性、稳压要求较高，请增加 电压负反馈模块。
|
